A ABNT NBR 15935:2011 define as diretrizes para ensaios geofísicos, e em Macapá a Sondagem Elétrica Vertical (SEV) resolve um problema recorrente: a incerteza sobre a profundidade do substrato resistente sob as argilas moles da planície do rio Amazonas. O solo laterítico da capital amapaense, com seus horizontes de concreções ferruginosas, gera contrastes de resistividade que o método identifica com precisão. Em vez de executar dezenas de furos, a equipe técnica usa a SEV para mapear a continuidade lateral das camadas, definindo a cota de assentamento ideal. A cidade, situada sobre a linha do Equador, com precipitação anual acima de 2500 mm, mantém o lençol freático elevado o ano todo — condição que favorece a leitura elétrica, mas exige filtragem cuidadosa do sinal. Complementar a SEV com um ensaio CPT ajuda a calibrar os valores de resistividade com a resistência de ponta medida in situ, gerando um modelo geotécnico robusto sem necessidade de campanhas invasivas extensas.
A SEV em Macapá revela a geometria do aquífero superficial e a profundidade do embasamento, dois parâmetros que nenhuma sondagem isolada consegue mapear com continuidade lateral.
Procedimento e escopo

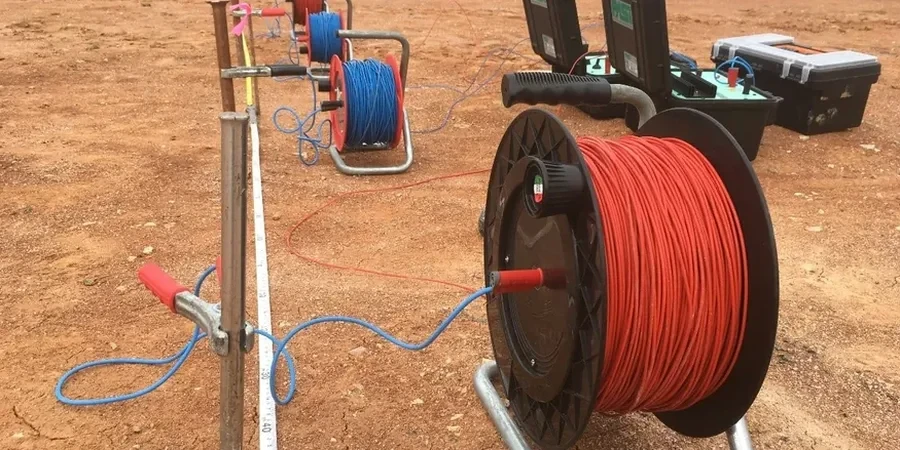

O contraste entre a zona portuária de Macapá, sobre sedimentos quaternários saturados, e os platôs residuais da zona oeste, com crosta laterítica de alta resistividade, exige arranjos eletródicos distintos. Na orla do rio Amazonas, usamos aberturas AB de até 400 metros com arranjo Schlumberger para ultrapassar a sequência de argilas orgânicas e atingir o embasamento cristalino a mais de 80 metros de profundidade. Já nos bairros altos como o Trem e o Santa Rita, a presença de couraça ferruginosa próxima à superfície mascara as camadas inferiores — aplicamos então o arranjo Wenner, menos sensível a variações laterais bruscas, e processamos os dados com inversão 2D para separar anomalias. O equipamento utilizado, com potência de até 800 W e filtro de rejeição de 60 Hz, opera sob acreditação ISO/IEC 17025, garantindo que cada curva de resistividade aparente seja interpretada conforme os critérios da norma ABNT NBR 7117:2012. A saturação constante do solo equatorial reduz a resistência de contato dos eletrodos, permitindo leituras estáveis mesmo em campanhas diurnas sob calor de 35 °C.
Considerações locais
Dois setores de Macapá ilustram o risco de ignorar a variabilidade do subsolo. No bairro do Araxá, próximo ao canal do Jandiá, a SEV costuma detectar lentes de argila mole com resistividade abaixo de 5 Ω·m entre 6 e 15 metros de profundidade — fundações diretas nessa cota recalcam de forma diferencial e comprometem qualquer edificação acima de três pavimentos. Em contraste, no bairro Jardim Felicidade, sobre o planalto laterítico, a mesma profundidade revela uma crosta ferruginosa contínua com resistividade superior a 800 Ω·m, capaz de suportar cargas elevadas sem deformação. Contratar o ensaio de resistividade antes de definir o tipo de fundação evita que a obra seja surpreendida por zonas de baixa competência que o reconhecimento visual do terreno jamais revelaria. O mapeamento geofísico prévio reduz em até 40% o número de sondagens mecânicas necessárias, direcionando os furos apenas para os pontos de maior contraste elétrico.
Perguntas frequentes
Qual a profundidade que o ensaio de resistividade alcança em Macapá?
Depende da abertura máxima entre os eletrodos de corrente (AB). Em campanhas na zona portuária de Macapá, com AB/2 de 200 metros, atingimos profundidades de investigação entre 80 e 100 metros, suficientes para ultrapassar os sedimentos quaternários e alcançar o topo do embasamento cristalino. Em terrenos lateríticos, a profundidade efetiva pode ser menor devido à alta resistividade superficial, que limita a penetração da corrente. Nesses casos, aumentamos a potência do transmissor para 800 W.
O solo úmido de Macapá interfere no resultado da SEV?
O solo saturado da Amazônia equatorial, paradoxalmente, melhora a qualidade dos dados. A umidade reduz a resistência de contato entre os eletrodos e o solo, facilitando a injeção de corrente e diminuindo o ruído nas leituras. Isso é uma vantagem em relação a regiões áridas. No entanto, a chuva intensa durante o ensaio pode gerar correntes de fuga superficiais — nossa equipe monitora a resistência de acoplamento eletrodo-solo a cada estação e ajusta o espaçamento ou adiciona gel condutivo quando necessário.
Quanto custa um ensaio de resistividade elétrica em Macapá?
O valor de referência para uma campanha de resistividade elétrica / SEV em Macapá parte de $100.000, considerando um perfil com abertura AB/2 de até 200 metros e processamento com inversão 1D. O custo final depende da extensão da linha, do número de centros de sondagem e da necessidade de caminhamento elétrico complementar. Enviamos o orçamento detalhado em até 48 horas após a visita técnica ao terreno.
A SEV substitui a sondagem SPT em Macapá?
Não substitui, complementa. A SEV fornece um perfil contínuo de resistividade elétrica que orienta onde perfurar, mas não mede diretamente o N-SPT nem classifica tátil-visualmente o solo. Em Macapá, a combinação ideal é executar duas ou três SEVs para mapear a estratigrafia elétrica da área e depois concentrar as sondagens SPT nos pontos de maior contraste resistivo ou nas profundidades onde a curva indica transição de camadas. Essa abordagem reduz o custo total da campanha e melhora a confiabilidade do modelo geotécnico.
Qual a diferença entre os arranjos Schlumberger e Wenner?
O arranjo Schlumberger expande progressivamente os eletrodos de corrente mantendo os de potencial fixos, o que o torna mais rápido e sensível a variações verticais de resistividade — ideal para SEV profunda em Macapá. O arranjo Wenner desloca todos os quatro eletrodos com espaçamento constante, sendo mais sensível a variações laterais e menos afetado por ruído industrial. Usamos Schlumberger para investigar a profundidade do embasamento e Wenner para mapear zonas de fraturamento na crosta laterítica dos platôs.
