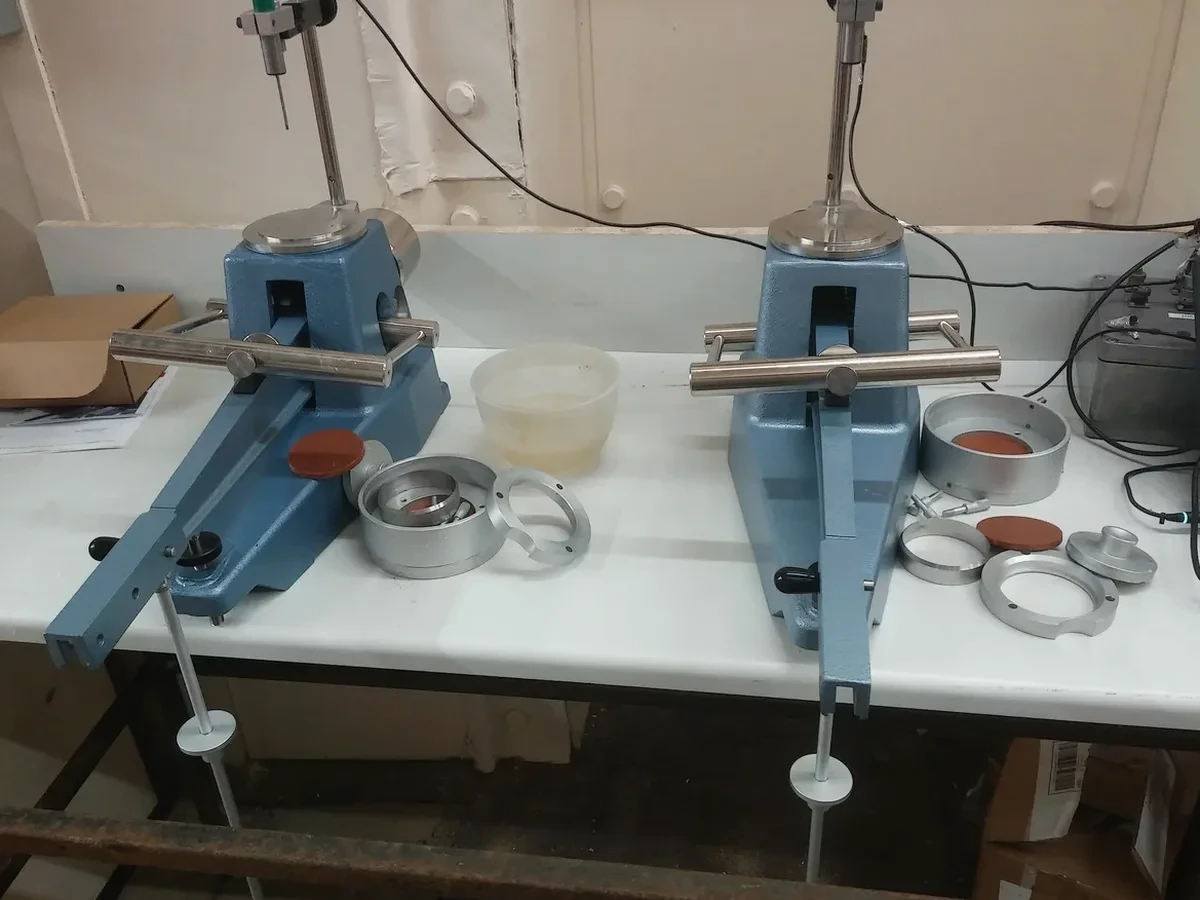

A concha de Casagrande entra em ação com seus 10 mm de queda precisa, acionada pela manivela a duas rotações por segundo. Em Macapá, onde os sedimentos finos do rio Amazonas dominam a geologia superficial, a determinação do limite de liquidez é o primeiro passo para classificar um solo que pode mudar de comportamento com pouquíssima variação de umidade. Sobre a bancada do laboratório, o cilindro de 3 mm de diâmetro moldado no ensaio de granulometria define o limite de plasticidade — uma transição sutil entre o estado plástico e o semissólido que impacta diretamente a capacidade de suporte de sapatas na região. Trabalhamos com amostras indeformadas e amolgadas, aplicando os procedimentos da ABNT NBR 6459:2017 e NBR 7180:2016 para entregar a carta de plasticidade de Casagrande que todo engenheiro geotécnico precisa para projetar com segurança sobre os solos moles de Macapá.
A linha A da carta de plasticidade separa argilas de siltes: em Macapá, a maioria dos solos aluvionares se posiciona acima dela, exigindo soluções de fundação profunda.
Procedimento e escopo
Acompanhamos recentemente a investigação para um conjunto habitacional no bairro do Trem, onde as sondagens revelaram uma camada de argila siltosa orgânica com 6 metros de espessura. O material, coletado a 4 metros de profundidade, apresentava umidade natural de 52% — valor que acionou todos os alertas durante a campanha de
sondagens SPT. Ao executarmos os limites de Atterberg, o LL resultou em 68% e o LP em 32%, posicionando o solo acima da linha A na carta de plasticidade como uma argila de alta compressibilidade. O índice de plasticidade de 36% explicou o comportamento observado durante a cravação do amostrador padrão. A partir desses números, a equipe de projeto revisou a solução de fundação, substituindo as sapatas originais por
estacas pré-moldadas que atravessam a camada compressível e transferem a carga para o estrato arenoso competente a 14 metros de profundidade. Cada ponto percentual no limite de liquidez em Macapá pode representar recalques adicionais de centímetros durante a vida útil da edificação.
Considerações locais
Macapá está assentada sobre a planície de inundação do rio Amazonas, com extensos depósitos de argilas moles orgânicas e siltes de várzea que alcançam mais de 20 metros de espessura na zona portuária. O nível d'água oscila entre 0,5 e 2,0 metros de profundidade conforme a sazonalidade amazônica, mantendo os solos finos saturados durante todo o ano hidrológico. Em 2018, uma obra comercial na Rodovia Juscelino Kubitschek sofreu recalques diferenciais severos porque o projeto desconsiderou o índice de plasticidade real do solo de fundação — as sapatas apoiadas sobre argila com IP acima de 30% começaram a afundar já durante a concretagem da estrutura. O erro custou seis meses de atraso e a necessidade de reforço com estacas raiz. Sem os limites de Atterberg determinados por laboratório acreditado ISO 17025, o engenheiro responsável trabalha com classificações tácteis-visuais que, nos solos finos amazônicos, mascaram comportamentos críticos de compressibilidade e expansão. A economia no ensaio nunca compensa o custo de uma patologia estrutural.
Perguntas frequentes
Qual o custo do ensaio de limites de Atterberg em Macapá?
O valor para a determinação completa do limite de liquidez e plasticidade em Macapá é de $100.000 por amostra, já incluindo a classificação SUCS, a carta de plasticidade e o relatório técnico assinado por engenheiro responsável.
Qual a diferença entre limite de liquidez e limite de plasticidade?
O limite de liquidez é o teor de umidade acima do qual o solo flui como líquido viscoso — determinado com a concha de Casagrande. O limite de plasticidade é a umidade abaixo da qual o solo perde a capacidade de ser moldado sem fissurar, definido pela moldagem do cilindro de 3 mm. A diferença entre ambos é o índice de plasticidade, que mede a sensibilidade do solo à variação de umidade.
Em quanto tempo recebo os resultados do ensaio?
O prazo padrão em Macapá é de 48 horas úteis para a determinação de LL e LP em uma amostra, considerando o processo de secagem em estufa (mínimo 24 horas), a execução dos ensaios e a emissão do relatório. Para campanhas com mais de 10 amostras, negociamos cronogramas específicos.
O ensaio de Atterberg é obrigatório para projetos de fundação em Macapá?
Sim. A ABNT NBR 6122:2019 exige a classificação tátil-visual e, para solos finos, a determinação dos índices de consistência como parte da campanha de investigação geotécnica. Em Macapá, onde predominam argilas moles aluvionares, o ensaio é indispensável para prever recalques e selecionar o tipo de fundação — rasa ou profunda — com segurança.
